上位机技术


上位机是指可以直接发出操控命令的计算机,一般是PC/host computer/master computer/upper computer,屏幕上显示各种信号变化(液压,水位,温度等)。下位机是直接控制设备获取设备状况的计算机,一般是PLC/单片机single chip microcomputer/slave computer/lower computer之类的。上位机发出的命令首先给下位机,下位机再根据此命令解释成相应时序信号直接控制相应设备。下位机不时读取设备状态数据(一般为模拟量),转换成数字信号反馈给上位机。简言之如此,实际情况千差万别,但万变不离其宗:上下位机都需要编程,都有专门的开发系统。

在概念上,控制者和提供服务者是上位机,被控制者和被服务者是下位机,也可以理解为主机和从机的关系,但上位机和下位机是可以转换的。

工作原理

两机如何通讯,一般取决于下位机,TCP/IP一般是支持的,但是下位机一般具有更可靠的独有通讯协议,购买下位机时,会带一大堆手册光盘,告诉你如何使用特有协议通讯,里面会举大量例子,一般对编程人员而言一看也就那么回事,使用一些新的API(API(Application Programming Interface,应用程序编程接口)是一些预先定义的函数,目的是提供应用程序与开发人员基于某软件或硬件的以访问一组例程的能力,而又无需访问源码,或理解内部工作机制的细节罢了,多语言支持功能模块,一般同时支持数种语言为上位机编程。

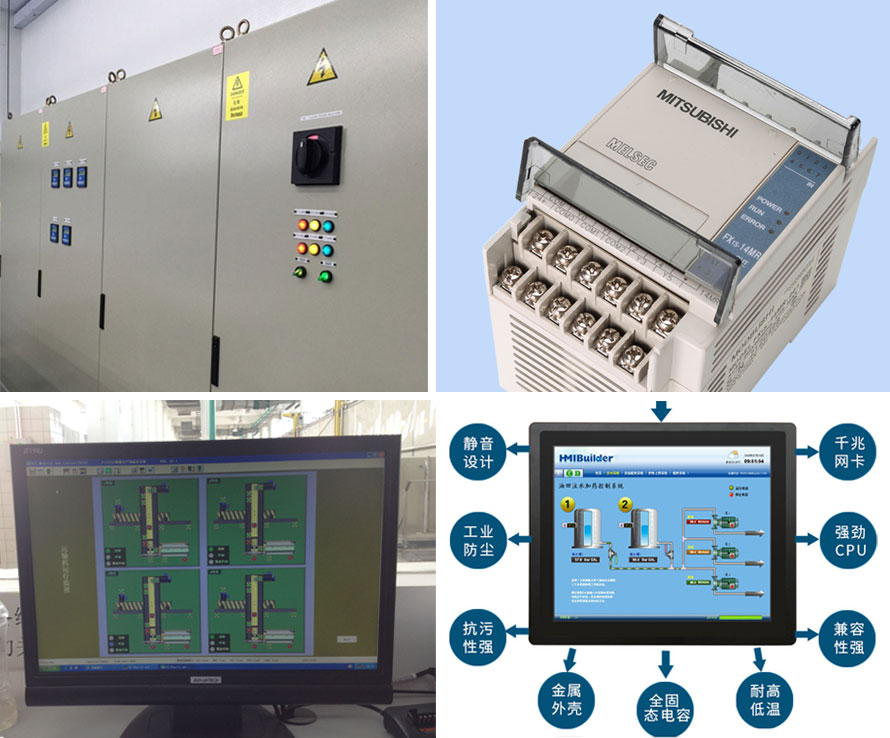

通常上位机和下位机通讯可以采用不同的上位机示例图片通讯协议,可以有RS232的串口通讯或者采用RS485串行通讯。当用计算机和PLC通讯的时候,不但可以采用传统的D形式的串行通讯,还可以采用更适合工业控制的双线的PROFIBUS-DP通讯。采用封装好的程序开发工具就可以实现PLC和上位机的通讯,当然可以自己编写驱动类的接口协议控制上位机和下位机的通讯。通常工控机,工作站,触摸屏作为上位机,通信控制PLC,单片机等作为下位机,从而控制相关设备元件和驱动装置。

PLC是专为工业控制而设计的专用计算机,其体积小,具有高可靠性和很强的抗干扰能力,因而在工业控制中得到了广泛的使用。随着工业的自动化程度的提高,对PLC的应用提出了更高的要求:更快的处理速度,更高的可靠性,控制与管理功能一体化。控制与管理一体化也就是将计算机信息处理技术,网络通信技术应用于PLC,使PLC用于下位分散控制,用计算机提供图形显示界面,同时对下位机进行监控。

触摸屏技术是一种新型的人机交互输入方式,与传统的键盘和鼠标输入方式相比,触摸屏输入更直观。配合识别软件,触摸屏还可以实现手写输入。根据屏幕表面定位原理不同,可以把触摸屏技术分声学脉冲识别(APR)技术,表面声波(SAW)技术电容式触摸屏技术和电阻式触摸屏技术红外/光学式技术两类。
